Rayonnage jante Andra Ryde 25-622 écart entre rayons porteurs et tracteurs côté gauche#1Posté 11 avril 2021 à 20h31
Bonjour,
je viens de rayonner une roue 36 rayons avec une jante Andra Ryde 25-622. J'utilise des rayons DT Swiss Alpine Ø2.3-2.0 et des écrous laitons DT Swiss hauteur 16 mm. Je suis surpris du fait que du côté opposé à la cassette, j'ai à la fois : - les rayons tracteurs qui rentrent profondément à l'intérieur des écrous (quasiment en butée) - les rayons porteurs qui laissent apparaitre 1 à 2 mm de filetage sous les écrous Je trouve bizarre d'avoir autant de différence sur une même nappe ! Sur la nappe côté cassette ça semble correct l'enfoncement des rayons dans les écrous semble assez constant. Avez-vous déjà constaté ce phénomène ? #2Posté 12 avril 2021 à 07h26
je ne change que des rayons...mais sur certaines jantes il y a deux longueurs de rayons et on voit zero filetage qui dépasse.
je suis passé chez squirt.
#3Posté 12 avril 2021 à 08h43
C'est surprenant si c'est du même coté, comme tu dis, car lorsque les rayons ont des tailles différentes c'est sur les nappes opposées normalement. Mais bon j'ai jamais fait non plus. Prends conseil chez un vélociste à coté de chez toi car je ne sais pas si quelqu'un a déjà fait ici. Contrôle ici aussi que tu as les bonnes pièces et bonne pratique au cas ou https://www.alpinist...lo-calculateur/
Ce message a été modifié par didier95 - 12 avril 2021 à 08h49.
Montures : Un Pur sang Italien, une fusée rouge (en retraite) et un bout de bois de dépannage sur le HT !
https://www.facebook.com/AC2V95 #4Posté 12 avril 2021 à 08h49
A ma connaissance il y a Loz ici qui s'y connaît bien en montage roue, sinon tu pourrait éventuellement poser la question sur l'autre forum velotaf, il y a un sujet spécifique pour ça :
https://forum.velota.../page__st__4420 Ce message a été modifié par Kiddy - 12 avril 2021 à 09h13. #5Posté 12 avril 2021 à 08h57 GuillaumeF, le 11 avril 2021 à 20h31, dit :
Bonjour, je viens de rayonner une roue 36 rayons avec une jante Andra Ryde 25-622. J'utilise des rayons DT Swiss Alpine Ø2.3-2.0 et des écrous laitons DT Swiss hauteur 16 mm. Je suis surpris du fait que du côté opposé à la cassette, j'ai à la fois : - les rayons tracteurs qui rentrent profondément à l'intérieur des écrous (quasiment en butée) - les rayons porteurs qui laissent apparaitre 1 à 2 mm de filetage sous les écrous Je trouve bizarre d'avoir autant de différence sur une même nappe ! Sur la nappe côté cassette ça semble correct l'enfoncement des rayons dans les écrous semble assez constant. Avez-vous déjà constaté ce phénomène ? Peux-tu nous mettre une photo du parapluie ORL ! Des angles différents entre les pousseurs et les tracteurs ? Bref des chemins plus ou moins long ?
[left][left][left][center]:-) à toi [/center][/left][/left][/left]
#6Posté 12 avril 2021 à 09h33 Kiddy, le 12 avril 2021 à 08h49, dit :
A ma connaissance il y a Loz ici qui s'y connaît bien en montage roue, sinon tu pourrait éventuellement poser la question sur l'autre forum velotaf, il y a un sujet spécifique pour ça : https://forum.velota.../page__st__4420 Krystau, le 12 avril 2021 à 08h57, dit :
Peux-tu nous mettre une photo du parapluie ORL ! +1 Ce sont soit des rayons de longueurs différentes, soit le laçage est foiré. Entre les rayons de tête et les rayons de queue, sur une même nappe, il ne doit pas y avoir plus de 1mm de différence. Avoir du filetage visible n'est pas acceptable quel que soit le niveau de qualité de la roue. Ce message a été modifié par loz - 12 avril 2021 à 09h33.
Patchamama t'appelle, bro
#7Posté 12 avril 2021 à 20h01 loz, le 12 avril 2021 à 09h33, dit : Kiddy, le 12 avril 2021 à 08h49, dit :
A ma connaissance il y a Loz ici qui s'y connaît bien en montage roue, sinon tu pourrait éventuellement poser la question sur l'autre forum velotaf, il y a un sujet spécifique pour ça : https://forum.velota.../page__st__4420 Krystau, le 12 avril 2021 à 08h57, dit :

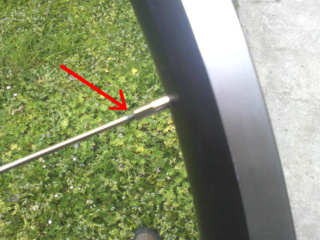

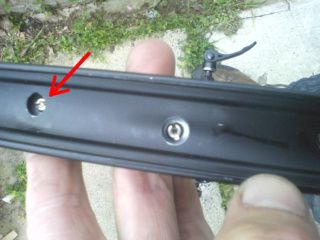

Peux-tu nous mettre une photo du parapluie ORL ! +1 Ce sont soit des rayons de longueurs différentes, soit le laçage est foiré. Entre les rayons de tête et les rayons de queue, sur une même nappe, il ne doit pas y avoir plus de 1mm de différence. Avoir du filetage visible n'est pas acceptable quel que soit le niveau de qualité de la roue. photos en pièces jointes J'avais posté le même message sur le forum vélorizontal. Une réponse qui me semble pertinente : Citation Pour éviter le décalage tracteurs-porteurs il faut les mettre tous en place en même temps avec le même engagement de l'écrou (ne pas tendre du tout tant que tout n'est pas en place) Ensuite approcher tous les écrous progressivement d'un même nombre de tours des écrous et ne commencer à corriger le voile et la concentricité que lorsque la tension commence à se faire sentir #8Posté 13 avril 2021 à 08h00 GuillaumeF, le 12 avril 2021 à 20h01, dit :
photos en pièces jointes J'avais posté le même message sur le forum vélorizontal. Une réponse qui me semble pertinente : Citation Pour éviter le décalage tracteurs-porteurs il faut les mettre tous en place en même temps avec le même engagement de l'écrou (ne pas tendre du tout tant que tout n'est pas en place) Ensuite approcher tous les écrous progressivement d'un même nombre de tours des écrous et ne commencer à corriger le voile et la concentricité que lorsque la tension commence à se faire sentir Je ne vois pas pourquoi à la fin cela donnerai ce résultat! Je ne conteste pas la méthode de montage , mais quand roue n'a plus de faux rond, pas de voile et que la roue a été bien cassée (rayons détressés) ! Car je n'imagine pas, que l'on passe en déformation plastique du rayon et donc des allongements permanents ! Par contre la piste que j'ai évoqué ne ce vérifie pas (angle de sortie différente, bref que les rayons "tangenteraient" différemment le flasque! Mais, je pense avoir trouvé la raison ! Rien d'anormal, les têtes de rayons ne sont pas du même coté du flasque, et donc les distances varient ! Enfin cela me semble plausible ! Un monteur pourrait confirmer ou infirmer ! (Sur VV tu as un topic pour les monteurs de roue, pose ta question tu auras des réponses assermentés ) ! Sinon je poserai la question à un ami qui monte toutes ses roues !
[left][left][left][center]:-) à toi [/center][/left][/left][/left]
#9Posté 13 avril 2021 à 22h43
Le laçage m'a l'air correct.
Je ne comprends pas ce qui peut expliquer une telle différence... d'ailleurs peux-tu l'estimer ? (le plus simple est de mesurer avec une jauge dans l'écrou, par l'arrière). Je me rends compte que j'ai dit qu'une différence de 1mm me semblait standard, mais comme tes rayons sont très épais ça peut être plus, je te conseille de les former au niveau des croisements (un gros tournevis dans le croisement, et on serre les 2 rayons l'un contre l'autre pour « marquer » le croisement.
Patchamama t'appelle, bro
#10Posté 18 avril 2021 à 20h17
Merci à tous.
Aujourd'hui j'ai déposé les rayons de la nappe où se trouvait le problème. Il s'avère que j'avais utilisé 2 longueurs de rayons différentes... En remettant des rayons de même longueur sur cette nappe, tout est rentré dans l'ordre. (aucun filet n'est apparent à l'intérieur de la roue) j'ai utilisé des rayons de longueur 286 mm avec écrou de 16 mm sur la nappe côté cassette. Et de l'autre côté j'ai utilisé des rayons longueur 292 mm avec écrou de 14 mm. Ce message a été modifié par GuillaumeF - 18 avril 2021 à 20h23. #11Posté 19 avril 2021 à 05h59
Cool alors !
C'est souvent en faisant des erreurs qu'on apprend le plus #12Posté 19 avril 2021 à 08h46
Chapeau d'avoir eu le courage de tout reprendre !
Patchamama t'appelle, bro
